Кабели силовые напряжением 0.66кВ

Кабели силовые с допустимым напряжением 0,66 кВ

Предлагаются силовые кабели с максимальным напряжением 0,66 кВ по минимальной цене. Имеют изоляцию из пластмассы. Производятся в соответствии с нормами ГОСТ 31996-2012, ТУ и прочей технической документации. Используются для транспортировки электроэнергии в стационарных устройствах с переменным напряжением 0,66 кВ, частотой тока 50 Гц.

Сортамент

ГК МеталлЭнергоХолдинг предлагает силовой кабель в широком сортаменте. Он классифицируется в соответствии с параметрами:

  1. Материал, проводящий электрический ток. Используется медь или алюминий.
  1. Вид изоляционного материала. Применяется ПВХ пластик, сшитый полиэтилен, полимерные композиции без галогенов.
  1. Наличие брони, ее тип. Есть изделия без брони и имеющие дополнительное покрытие. В качестве бронированной оплетки используются ленты, проволока со стальным оцинкованным либо алюминиевым составом.
  1. Материал внешней оболочки. Применяется ПВХ пластик, полиэтилен, композиции из полимеров без галогенов.
  1. Наличие металлического экрана или его отсутствие.
  1. Разные требования к пожарной безопасности.
  1. Форма поперечного сечения может иметь круглый или плоский вид.
  1. Конструкционные особенности жил, проводящих электрический ток. Выполнены из одинарной проволоки, нескольких проволок. Могут иметь разную конструкцию.

Исходя из указанных параметров существует большое разнообразие видов силового кабеля с разными техническими параметрами.

Внимание! В каталоге указан силовой кабель с медными жилами ВВГ-Пнг(A) с разным поперечным сечением. Изоляция и кожух выполнен из ПВХ пластика, противодействующего распространению процесса горения. Под заказ поставляется и другая продукция с вышеуказанными эксплуатационными параметрами. Подробности у менеджера.

Эксплуатационные свойства

К кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. Жилы соответствуют нормам ГОСТ 22483.

Вид жилыПоперечное сечение жил, м

м²

Круглой формыСекторной формы
МеднаяАлюминиеваяМеднаяАлюминиевая
Из одной проволоки1,5 – 502,5 – 5025 – 50
Из нескольких проволок16 – 5025 – 5025 – 5025 – 50

Количество жил может составлять от 1 до 5. Поперечное сечение силового кабеля с расчетным напряжением 0,66 кВ не должно превышать 50 мм². Оно может иметь следующие значения: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50. Широкий сортамент кабельной продукции позволяет подобрать изделие с нужными эксплуатационными свойствами.

Технологические требования

К силовому кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. К ним относятся:

  • в огнестойких изделиях применяются медные проводники;
  • при диаметре до 16 мм² поперечное сечение одножильного, многожильного изделия имеет круглую форму;
  • возможно изготовление многожильного изделия с диаметром поперечного сечения до 50 мм² включительно круглой формы;
  • могут использоваться уплотненные проводники диаметром до 50 мм²;
  • для удобства использования многожильных кабелей изоляция каждого проводника имеет свой цвет;
  • срок эксплуатации кабеля 25 – 40 лет, зависит от его конструкции.

В многожильных изделиях каждый проводник имеет собственную изоляцию, которая должна плотно прилегать к проводнику.

Соотношение диаметров жил

В многожильном кабеле толщина всех проводников имеет равное значение. В кабеле с четырьмя жилами с поперечным сечением более 25 мм² может быть одна жила с меньшим диаметром. Она используется в качестве заземления.

Название жилыПоперечное сечение жилы,

мм²

Основная253550
Заземление161625

Проводник заземления меньшего сечения может иметь круглую, секторную форму.

Толщина изоляции

Допустимое напряжение, кВПоперечное сечение жилы, мм²Толщина изоляционного материала, мм
ПВХ пластик, полимерные композиции с отсутствием галогеновСшитый полиэтилен
0,661,5; 2,50,60,6
4; 60,7
10; 160,9
25; 351,10,8
501,30,9

Требованиями ГОСТ 31996-2012 не запрещается увеличивать толщину изоляции.

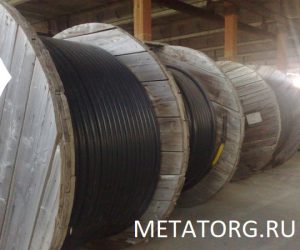

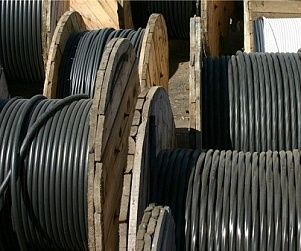

ГК МеталлЭнергоХолдинг реализует силовые кабели с допустимым напряжением 0,66 кВ в широком сортаменте. Поставляется продукция в бухтах. Предусматриваются скидки для постоянных клиентов, оптовых покупателей. Подробности у менеджера.
