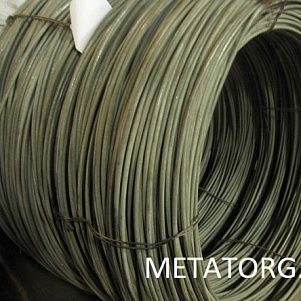

Проволока для холодной высадки ГОСТ 5663-79

Проволока для холодной высадки ГОСТ 5663-79 — стальная углеродистая холоднотянутая проволока круглого сечения, предназначенная для изготовления деталей методом холодного объемного деформирования. Применяется в метизной промышленности, машиностроении и серийном производстве болтов, винтов, заклепок, штифтов и других крепежных изделий.

ГК «МеталлЭнергоХолдинг» предлагает поставку проволоки для холодной высадки различных диаметров и марок стали. При подборе учитываются требования к механическим свойствам, точности размеров, пластичности, химическому составу, состоянию поверхности и технологическим условиям производства крепежа.

Проволока ГОСТ 5663 : сортамент и характеристики

ГОСТ 5663-79 устанавливает технические требования к стальной углеродистой холоднотянутой проволоке диаметром от 1,0 до 6,0 мм, предназначенной для холодной высадки. Номинальные размеры выбираются по ГОСТ 2771. По требованию потребителя допускается изготовление промежуточных диаметров, кратных 0,05 мм.

Проволока выпускается нормальной и повышенной точности изготовления, первого и второго классов по механическим свойствам. Выбор исполнения зависит от требований к готовым метизам, конструкции высадочного оборудования и технологического процесса.

Характеристика	Значение
Наименование продукции	Проволока стальная для холодной высадки
Нормативный документ	ГОСТ 5663-79
Способ изготовления	Холодное волочение
Форма поперечного сечения	Круглая
Диаметр	1,0–6,0 мм
Марки стали	08, 08кп, 08пс, 10, 10кп, 10пс, 15, 15кп, 15пс, 20, 20кп, 20пс, 25, 30, 35, 40, 45
Точность изготовления	Нормальная, повышенная (П)
Классы механических свойств	1 и 2
Форма поставки	Мотки
Основное применение	Холодная высадка крепежных изделий и деталей

Диаметры проволоки и предельные отклонения

Точность диаметра влияет на стабильность подачи материала в холодновысадочные автоматы, качество отрезаемой заготовки, формирование головки крепежа и соблюдение геометрических размеров готовой продукции.

Номинальный диаметр, мм	Нормальная точность, мм	Повышенная точность, мм
От 1,0 до 3,0 включительно	0 / −0,06	0 / −0,040
Свыше 3,0 до 6,0 включительно	0 / −0,08	0 / −0,048

Овальность проволоки не должна превышать половины установленного предельного отклонения по диаметру. При повышенных требованиях к геометрической точности рекомендуется выбирать исполнение с обозначением «П».

Марки стали для изготовления проволоки под холодную высадку

Для производства проволоки по ГОСТ 5663-79 применяют углеродистые стали различных марок. Выбор зависит от пластичности материала, степени деформации, требуемой прочности деталей и последующей термической обработки.

Проволока из стали 08 и 10

Низкоуглеродистые стали 08, 08кп, 08пс, 10, 10кп и 10пс используются для производства заготовок, требующих значительной пластической деформации. Такие материалы рассматриваются для изготовления отдельных видов винтов, заклепок, штифтов и крепежных элементов.

Проволока из стали 15, 20 и 25

Стали 15, 20 и 25 применяются для изготовления деталей и метизов при необходимости сочетания технологической пластичности с заданными механическими характеристиками. Конкретная марка определяется технологической документацией на выпускаемое изделие.

Проволока из стали 30, 35, 40 и 45

Среднеуглеродистые стали применяются при изготовлении деталей с повышенными требованиями к механическим свойствам. При подборе учитывают технологическую способность материала к холодной осадке, микроструктуру, допустимую глубину обезуглероживания и необходимость последующей термической обработки.

Замена одной марки стали другой без проверки технологии холодной высадки не рекомендуется, поскольку изменение химического состава и механических характеристик может привести к образованию трещин и повреждению высадочного инструмента.

Механические свойства проволоки ГОСТ 5663-79

Стандарт устанавливает требования к временному сопротивлению разрыву и относительному сужению поперечного сечения. Для проволоки предусмотрены первый и второй классы механических свойств. Они характеризуют исходный материал и не являются классами прочности готовых болтов или винтов.

Марки стали	Сопротивление разрыву, класс 1, Н/мм²	Сопротивление разрыву, класс 2, Н/мм²	Относительное сужение, класс 1	Относительное сужение, класс 2
08, 08кп, 08пс, 10, 10кп, 10пс	440–590	Не более 590	Не менее 55%	Не менее 55%
15, 15кп, 15пс, 20, 20кп, 20пс, 25	470–620	Не более 640	Не менее 55%	Не менее 50%
30, 35	560–710	Не более 740	Не менее 55%	Не менее 45%
40, 45	560–710	Не более 740	Не менее 55%	Не менее 40%

Для проволоки первого класса из сталей 08, 08кп, 08пс, 10, 10кп и 10пс стандарт также предусматривает возможность изготовления с временным сопротивлением разрыву 420–570 Н/мм². Конкретные характеристики согласовываются при заказе и подтверждаются документацией на партию.

Требования к качеству поверхности и холодной осадке

Одним из важнейших показателей качества проволоки для холодной высадки является способность выдерживать значительные пластические деформации без возникновения трещин и разрушения металла.

На поверхности не допускаются трещины, плены, закаты, расслоения, волосовины, ржавчина и загрязнения. Допустимость отдельных незначительных поверхностных дефектов определяется требованиями ГОСТ 5663-79.

Испытания на холодную осадку

• Для проволоки диаметром 3 мм и более предусмотрены испытания осадкой в холодном состоянии.
• Осадка может выполняться до 1/2 или 1/3 первоначальной высоты образца в зависимости от требований потребителя.
• Для проволоки повышенной точности первого класса предусмотрена холодная осадка до 1/3 исходной высоты.
• Для проволоки диаметром менее 3 мм применяется контроль методом глубокого травления.
• В установленных стандартом случаях допускается согласование дополнительных требований к степени осадки.

Для отдельных марок стали нормируются характеристики микроструктуры и глубина обезуглероженного слоя. Эти параметры имеют значение при производстве крепежа, подвергаемого последующей термической обработке.

Теоретическая масса проволоки для холодной высадки

Масса одного погонного метра рассчитывается по номинальному диаметру с учетом условной плотности углеродистой стали 7850 кг/м³. Таблица позволяет определить расчетную массу проволоки при формировании заявки, планировании закупок и расчете потребности производства.

Диаметр, мм	Масса 1 м, кг	Масса 100 м, кг
1,0	0,0062	0,617
1,5	0,0139	1,387
2,0	0,0247	2,466
2,5	0,0385	3,853
3,0	0,0555	5,549
4,0	0,0986	9,864
5,0	0,1541	15,413
6,0	0,2220	22,195

Формула расчета массы: M = 0,006165 × d² × L, где M — масса в килограммах, d — диаметр проволоки в миллиметрах, L — длина в метрах.

Например, теоретическая масса 1000 метров проволоки диаметром 4 мм составляет приблизительно 98,6 кг. Фактическая масса партии определяется при приемке с учетом производственных допусков.

Применение проволоки для холодной высадки в промышленности

Проволока по ГОСТ 5663-79 широко используется в производстве изделий методом холодной объемной штамповки и высадки. Технология позволяет получать детали сложной формы с высокой производительностью и рациональным использованием металла.

• Производство болтов: изготовление крепежных изделий с головками различной геометрии.
• Производство винтов: изготовление резьбового крепежа для промышленного оборудования и машиностроения.
• Изготовление заклепок: производство крепежных деталей для неразъемных соединений.
• Производство штифтов: изготовление установочных и соединительных деталей.
• Производство специальных метизов: выпуск изделий по техническим чертежам заказчика.
• Машиностроение: производство мелких деталей и заготовок методом холодного формообразования.
• Автомобильная промышленность: изготовление отдельных типов крепежа и соединительных элементов.

Возможность применения конкретной марки стали определяется требованиями к готовому изделию, степенью деформации и технологическим процессом. При серийном производстве рекомендуется предварительная проверка материала на высадочном оборудовании.

Как выбрать проволоку для холодновысадочных автоматов

Для стабильной работы оборудования необходимо учитывать совокупность технических параметров. Неправильный выбор материала может приводить к образованию дефектов, повышенному износу инструмента и увеличению производственного брака.

1. Диаметр: выбирается по размерам исходной заготовки и требованиям технологической карты.
2. Марка стали: определяется с учетом прочности готовой детали, пластичности и термической обработки.
3. Точность изготовления: влияет на стабильность подачи и геометрию заготовки.
4. Класс механических свойств: согласовывается по требованиям технологического процесса.
5. Качество поверхности: проверяется с учетом допустимых дефектов и требований к готовым изделиям.
6. Технологическая пластичность: оценивается по результатам предусмотренных стандартом испытаний.
7. Форма и масса мотков: подбираются с учетом оборудования для подачи и размотки проволоки.

Маркировка и условное обозначение проволоки

Для правильного оформления технической заявки необходимо указывать диаметр, точность изготовления, класс механических свойств, марку стали и нормативный документ.

Пример 1: Проволока 2,5-2-10 ГОСТ 5663-79 — проволока диаметром 2,5 мм нормальной точности, второго класса, из стали 10.

Пример 2: Проволока 2,0-П-1-35 ГОСТ 5663-79 — проволока диаметром 2,0 мм повышенной точности, первого класса, из стали 35.

При наличии дополнительных технических требований их необходимо указывать в спецификации к договору поставки.

Упаковка, транспортировка и приемка проволоки

Проволока для холодной высадки поставляется в мотках. Каждый моток должен состоять из одного отрезка проволоки с неперепутанными витками, обеспечивающими возможность размотки.

ГОСТ 5663-79 предусматривает минимальную массу мотка 30 кг для проволоки диаметром до 4 мм включительно и 50 кг для проволоки диаметром свыше 4 мм. Стандарт допускает установленную долю облегченных мотков.

Упаковка должна обеспечивать сохранность материала при погрузочно-разгрузочных работах, транспортировке и хранении. Мотки перевязываются и защищаются от коррозии в соответствии с требованиями нормативной документации.

При приемке проверяются маркировка, состояние поверхности, геометрические размеры, масса партии и сопроводительная документация. Документ о качестве должен обеспечивать идентификацию поставленной партии и подтверждать предусмотренные стандартом результаты контроля.

Часто задаваемые вопросы

Какие диаметры проволоки предусмотрены ГОСТ 5663-79?

Стандарт распространяется на проволоку диаметром от 1 до 6 мм. Для других размеров необходимо использовать соответствующую нормативную документацию.

Чем проволока для холодной высадки отличается от обычной стальной проволоки?

Для холодной высадки предъявляются специальные требования к механическим свойствам, состоянию поверхности, способности выдерживать осадку, микроструктуре и отдельным другим показателям. Обычная проволока не всегда подходит для интенсивной пластической деформации.

Какая сталь лучше подходит для изготовления болтов и винтов?

Выбор марки зависит от класса прочности готового крепежа, геометрии детали, степени холодной деформации и последующей термической обработки. Для конкретного изделия рекомендуется использовать марку, предусмотренную технологической документацией.

Что означает буква П в обозначении проволоки?

Обозначение «П» указывает на повышенную точность изготовления по диаметру.

Возможна ли поставка проволоки для автоматической холодной высадки?

Материал подбирается с учетом требований холодновысадочного оборудования. При заявке необходимо указывать диаметр, точность, марку стали, механические свойства и условия поставки.

Как рассчитывается стоимость проволоки?

Цена за килограмм или тонну зависит от диаметра, марки стали, класса механических свойств, точности изготовления, объема партии и условий доставки. Для точного расчета необходимо указать полную спецификацию.

Купить проволоку для холодной высадки ГОСТ 5663-79 оптом

ГК «МеталлЭнергоХолдинг» осуществляет комплектацию промышленных предприятий металлопродукцией и организует поставки стальной проволоки для производства метизов, крепежных изделий и деталей машиностроительного назначения.

Для получения коммерческого предложения укажите необходимый диаметр, марку стали, класс механических свойств, точность изготовления, объем закупки и адрес доставки. При наличии технического задания или чертежа готового изделия рекомендуется приложить его к заявке для уточнения требований к исходному материалу.

Проволока для холодной высадки ГОСТ 5663-79 поставляется на согласованных коммерческих условиях. Стоимость, сроки, упаковка и комплект сопроводительных документов определяются по спецификации заказа. Организуем расчет поставки для производственных предприятий в регионах Российской Федерации.
