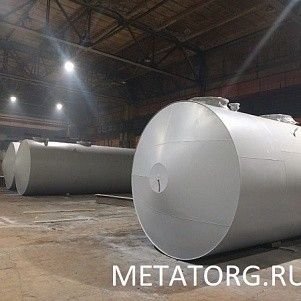

Резервуары стальные РГСН

ГК МеталлЭнергоХолдинг предлагает купить резервуары стальные РГСН напрямую от производителя. Гарантируем быструю доставку в любую точку на карте России авто- или железнодорожным транспортом. Оплата любым, удобным заказчику способом — наличные, перечислением на расчетный счет, картой через онлайн-кассу.

Назначение

Емкости конические стальные наземные (РГСН) применяются для приема и раздачи, перевозки, длительного или кратковременного хранения жидких и вязких веществ с максимальной плотностью до 1300 кг/м3. Возможно применение РГСН для хранения взрыво- и пожароопасных веществ первого-четвертого классов опасности.

Емкости сварные изготавливаются по ГОСТ 170З2-71 и 17032-2010. Максимальное рабочее давление внутри не должно превышать 0,7 кгс/см2. При монтаже резервуара подземным способом его наземная часть должна выступать из грунта на высоту 120 см. Объем стальных емкостей зависит от типа рабочей среды. Стандартные параметры указаны в таблице ниже.

Тип изделияВместительность, м3Вид хранимой среды
P-55,0Нефтепродукты
P-1010,0
P-2525,0
P-5050,0
P-7575,0
P-100100,0

По запросу заказчика допускается изготовление емкостей других объемов.

Тип изделияВместительность, м3Вид хранимой среды
Обычные виды горючего
P-44,0Хранение и транспортировка
P-88,0
P-2020,0Хранение
P-6060,0
Специальные виды горючего
P-4C4,0Хранение и транспортировка
P-8C8,0
P-20C20,0Хранение

Основные размеры сварных наземных емкостей.

Тип изделияДлина, ммДиаметр, ммВысота днища мм,
P-42830137025
Р-52030190025
P-84220158525
P-1033102220265
P-2047602475295
P-2548302760330
P-5096002760330
P-60110902760330
P-7597203240390
P-100127003240390

Пример расшифровки маркировки:

  • Резервуар P-10 ГОСТ 170З2-71. Так обозначают емкости объемом 10 м3.
  • Резервуар P-8C ГОСТ 170З2-71. Это маркировка емкостей вместительностью 8 м3, которые предназначаются для агрессивных сред.

Особенности конструкции

Элементы комплектации и оснащения делятся на два вида:

  • Основные. Это элементы корпуса, перегородки между отсеками, кольца жесткости, лазы, патрубки, опорные детали, усиливающие накладки.
  • Вспомогательные. К второстепенным элементам относятся маршевые лестницы, площадки обслуживания, перила.

Емкости изготавливаются однокамерными или разделенными герметичными перегородками на несколько отсеков. Чтобы обеспечить максимальную надежность и исключить риск перемешивания разных видов топлива межкамерные стенки изготавливаются двойными.

Для изготовления корпуса применяются вальцованные заготовки, их соединение выполняется по технологии рулонирования или комбинированным способом. Днища изготавливаются отбортованными и неотбортованными.

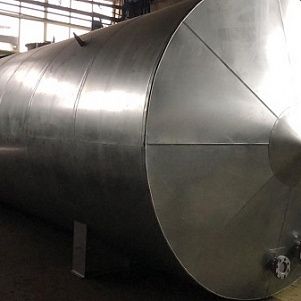

Сварные резервуары объемом менее 8 м3 изготавливают с днищами плоской формы, остальные — с конической. Днища конической формы соответствуют требованиям ГОСТа 12619 и 12621, плоские — ГОСТ 12622 и 12623.

Внутренние стенки, оборудование и приспособления, находящиеся внутри емкости, оцинковываются. РГСН, применяемые для хранения специального горючего вместо оцинковки подвергаются консервации. Снаружи корпус покрывают ЛКМ. Применяемая краска по внешним качествам относится к третьему классу, а условия эксплуатации — ко второй группе ГОСТ 9894-61. Все непокрытые краской и неоцинкованные элементы консервируются.

Внутри емкости, в тех точках, где располагаются опорные ложементы, для усиления конструкции монтируются диафрагмы треугольной формы или тавровые кольца. Монтаж выполняется при помощи сварных или болтовых соединений.

В верхней части емкостей находятся смотровые люки диаметром 0,8 м, патрубки для подключения шлангов и оборудования. Многокамерные конструкции имеют количество лазов и патрубков по числу отсеков. Дно и все технологические отверстия усиливаются накладными деталями, которые располагаются по периметру. Патрубки диаметром до 5,0 см монтируются без усиливающих деталей.

Материалы и технологии

На изготовление корпуса и днищ идет листовая горячекатаная сталь ГОСТ 19903-74. По стандарту используется углеродистая сталь марки 09Г2С толщиной от 4,0 до 10,0 мм, по точности изготовления Б, по плоскостности ПН. Конструкционная сталь, легированная кремнием и марганцем, сваривается без ограничений, характеризуется отличными физико-механическими свойствами — долговечностью, износостойкостью, высокой механической прочностью, устойчивостью к деформации, воздействию высоких и низких температур. Химический состав углеродистой стали регламентируется ГОСТ 19281-2014.

По запросу заказчика возможно применение других марок при условии, что они не уступают по эксплуатационным и технологическим свойствам стали 09Г2С. Максимальные предельные отклонения элементов конструкции соответствуют ГОСТу 25З46:

  • для технологических отверстий — H16;
  • для деталей ±IT16/2.

Монтаж фланцевых соединений в емкостях производится вшип. Этот способ сварки позволяет максимально равномерно распределить нагрузку на металл в местах расположения технологических отверстий, что особенно важно при хранении агрессивных сред. Для изготовления прокладок используется листовая маслобензостойкая резина марки Б по ГОСТ 7ЗЗ8-65, а для емкостей под специальные виды топлива прокладки фланцев изготавливаются из ПЭВД марки П20З5Т.

Способы и режимы сварки для изготовления горизонтальных емкостей регламентируются госстандартами:

  • Соединение деталей ручной дуговой сваркой выполняется по ГОСТу 5264-80 и 11534.
  • Сварка автоматическим и механизированным способом под флюсом производится по ГОСТу 8713-79.
  • Дуговая сварка с газовой защитой выполняется в соответствии с ГОСТ 14771, 23518.

Сталь 09Г2С отличается хорошей свариваемостью, что обеспечивает получение прочных и плотных соединительных швов высокого качества. Сварка основных элементов конструкции выполняется с полным проплавлением стали. Это дает возможность получить герметичные стыки, устойчивые к механическим нагрузкам.

Резервуары стальные проходят полный контроль качества на производстве. Проводится ряд исследований и тестирований, включая визуальный осмотр и измерение линейных параметров резервуара, механические и физические испытания. Для оценки качества сварных швов используется радиографический или ультразвуковой контроль, дефектоскопия магнитопорошковым методом. Емкости подвергаются гидравлическим испытаниям при давлении, которое на 25% превышает рабочее.

Чтобы купить резервуары стальные, позвоните нам по телефону или напишите на электронный адрес компании. Наши специалисты дадут рекомендации по выбору емкостей, подробно расскажут об условиях оплаты и сроках доставки, ответят на все интересующие вопросы.

Резервуары стальные РГСН ( резервуары горизонтальные стальные наземные ) от производителя Группа Компаний МеталлЭнергоХолдинг

НазваниеДиаметр корпуса, ммДлина корпуса, ммТолщина стенки корпуса и марка сталиСтоимость согласно комплектации, рублей с НДС
Резервуар РГСН-51500 мм3300 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСН-102200 мм3500 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСН-252300 мм6400 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСН-502700 мм9600 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСН-753240 мм9700 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
Резервуар РГСН-1003240 мм12700 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
