Клапан затворный Butterfly

Заполнитель
Клапан затворный Butterfly CN C/C DN 100
Цена от: 5,315.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 100
Цена от: 5,315.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 25
Цена от: 1,866.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 25
Цена от: 1,866.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 32
Цена от: 2,319.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 32
Цена от: 2,319.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 40
Цена от: 2,471.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 40
Цена от: 2,471.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 50
Цена от: 2,221.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 50
Цена от: 2,221.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 65
Цена от: 4,009.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 65
Цена от: 4,009.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 80
Цена от: 3,763.00
Заполнитель
Клапан затворный Butterfly CN C/C DN 80
Цена от: 3,763.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 100
Цена от: 6,069.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 100
Цена от: 6,069.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 25
Цена от: 1,101.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 25
Цена от: 1,101.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 32
Цена от: 2,377.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 32
Цена от: 2,377.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 40
Цена от: 2,627.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 40
Цена от: 2,627.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 65
Цена от: 2,001.00
Заполнитель
Клапан затворный Butterfly CN Р/C DN 65
Цена от: 2,001.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 100
Цена от: 6,767.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 100
Цена от: 6,767.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 125
Цена от: 10,649.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 125
Цена от: 10,649.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 25
Цена от: 2,185.00
Заполнитель
Клапан затворный Butterfly CN Р/Р DN 25
Цена от: 2,185.00

ГК МеталлЭнергоХолдинг предлагает большой выбор трубопроводной арматуры по ценам производителя. В нашем ассортименте затворы чугунные и стальные фланцевые, стяжные, под приварку. Клапан затворный Butterfly относится к самым востребованным видам запорных устройств. У нас можно купить клапаны затворные Butterfly оптом и в розницу с доставкой в любой город России.

Описание

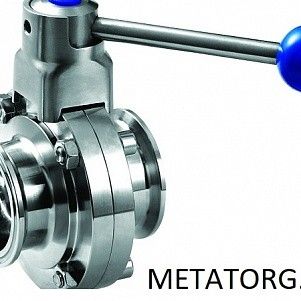

Клапан затворный Butterfly предназначен для прекращения или возобновления движения потока рабочей среды. Применяется в трубопроводах, транспортирующих жидкости и газы — природный газ, воду, нефть и продукты ее переработки.

Устройство состоит из:

  • Литого корпуса с эпоксидным покрытием, оснащенного горловиной клапана. Ее удлиненная форма обеспечивает надежность изоляции. Центрирующие или резьбовые проушины упрощают монтаж устройства.
  • Фиксируемого вала с указателями положения. Наличие стопорного пружинного кольца позволяет легко выполнять разборку и сборку оборудования во время технического обслуживания.
  • Втулки штока. При низком трении поглощается внешняя осевая нагрузка, уменьшается рабочий крутящий момент.
  • Штока. Антифрикционные подшипники увеличивают срок службы затворного клапана
  • Поворотного диска. Обтекаемая форма позволяет уменьшить снижение давления в системе при открытом положении диска.
  • Уплотнительного кольца седла. Благодаря плотному контакту между сферическими центрами диска и седла достигается полная герметичность. Специальная заменяемая отделка (футеровка) защищает корпус и шток от негативного воздействия транспортируемой среды.
  • Вторичного уплотнения. Использовано для улучшения герметичности горловины внутри и снаружи клапана.

Благодаря скользящему зубчатому соединению со штоком диск самоцентрируется, что обеспечивает высокий уровень герметичности в закрытом положении. Оптимальное расположение диска снижает износ футеровки.

Характеристики

Клапаны затворные Butterfly предназначены для работы при условном давлении Ру до 2,5 МПа. Трубопроводная арматура выпускается с условным проходом Ду от 25 до 400 мм. Устройство имеет два рабочих положения — «открыто» или «закрыто». Температура рабочей среды от -200°C до +800°C. Клапаны затворные Баттерфляй применяют в комплектации трубопроводов, работающих при температуре воздуха от -30°C до +70°C. Устройства выпускаются двух классов герметичности: А, Б.

Номинальное время открывания/закрывания клапана от 8 до 10 секунд. По согласованной спецификации изготовим клапан затворный Butterfly с параметрами, отличными от стандартных. Материалом для изготовления служит углеродистая легированная сталь WCB, LCB, а также нержавеющие марки. Цена за 1 штуку зависит от диаметра изделия, типа стали, особенностей конструкции.

Виды затворных клапанов Butterfly

Трубопроводная арматура изготавливается с ручным, пневмо- или электроприводом. Для использования в различных эксплуатационных условиях применяются затворные клапаны Баттерфляй специальной конструкции:

  • Высокотемпературные. Предназначены для трубопроводных систем, транспортирующих вещества температурой до +800°C. Для защиты сальниковой группы используется ребристая обойма с вынесением сальника.
  • Криогенные. Применяются для технических трубопроводов, которые транспортируют вещества с температурой от -200°C. Предусмотрена защита корпуса и штока от обмерзания.
  • С обогревом. Устройства этого типа используют для управления движения потоков жидкостей и газов, которые кристаллизуются в обычных условиях. Клапан обогревается посредством теплоносителя и тепловой рубашки.

Такая конструкция позволяет обеспечить необходимый прогрев всех зон устройства. Сохраняется функциональность затворного клапана в процессе работы с кристаллизующимися веществами.
