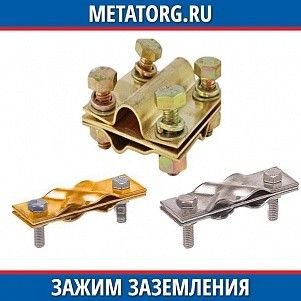

Зажимы заземления

Зажимы заземления применяют для механического и электрического соединения элементов контура заземления и молниезащиты. При подборе учитывают тип соединяемых проводников, их форму и размеры, материал деталей, способ фиксации и условия эксплуатации. Корректно выбранный зажим должен соответствовать конкретной паре соединяемых элементов и обеспечивать стабильный контакт без необходимости изменять геометрию полосы, прутка или стержня.

Зажимы заземления для соединения элементов контура

В категории МеталлЭнергоХолдинг представлены зажимы, предназначенные для соединения элементов систем заземления. В зависимости от конструкции они могут использоваться для соединения полосы с полосой, полосы с прутком, прутка с прутком, а также стержня заземления с полосой или круглым проводником. Конкретное исполнение выбирают по размерам проводников, материалу и условиям монтажа.

Для чего применяют зажимы заземления

Зажимы используют в тех случаях, когда элементы заземляющего устройства необходимо соединить механическим способом без сварки либо когда проектом предусмотрено разборное болтовое соединение. Конструкция зажима фиксирует проводники и обеспечивает контакт между сопрягаемыми поверхностями.

Такие соединительные элементы применяют при монтаже контуров заземления, присоединении горизонтальных и вертикальных заземлителей, соединении полосовых и круглых проводников, а также в системах внешней молниезащиты, если конкретное изделие предназначено для соответствующей задачи.

Основные виды соединений

Тип зажима определяется прежде всего геометрией соединяемых элементов. Для полосового проводника требуется одна форма прижимных деталей, для круглого прутка — другая. Универсальность конкретного изделия необходимо проверять по его техническим характеристикам и допустимому диапазону размеров.

Зажим полоса–полоса

Зажим этого типа соединяет две металлические полосы. Он может применяться на прямых участках, в местах ответвления или пересечения — в зависимости от конструкции конкретной модели. При подборе важны ширина и толщина обеих полос, а также взаимное положение проводников.

Зажим полоса–пруток

Такое исполнение используют для соединения полосового и круглого проводника. Прижимные элементы должны одновременно соответствовать геометрии полосы и диаметру прутка, поэтому зажим выбирают по фактическим размерам обоих элементов.

Зажим пруток–пруток

Предназначен для соединения двух круглых проводников. При выборе учитывают диаметр каждого прутка, требуемую схему соединения и положение проводников относительно друг друга. Для пересекающихся и параллельных проводников могут применяться разные конструкции.

Зажим стержень–полоса и стержень–пруток

Такие зажимы применяют для присоединения проводника к вертикальному стержню заземления. С одной стороны конструкция должна соответствовать диаметру стержня, с другой — размеру полосы или круглого проводника. Это особенно важно при сборке модульных систем заземления, где к вертикальному электроду необходимо подключить горизонтальный проводник.

Материалы зажимов и защита от коррозии

Материал зажима должен быть совместим с соединяемыми проводниками и условиями эксплуатации. В системах заземления применяются изделия из стали с защитным покрытием, нержавеющей стали, меди, латуни и других материалов в зависимости от конструкции и назначения.

При выборе важно учитывать не только прочность детали, но и коррозионную совместимость соединения. Контакт разнородных металлов во влажной среде может влиять на долговечность узла, поэтому материал зажима следует выбирать с учетом материала проводников и проектных требований.

Для наружного и грунтового применения особенно важна стойкость соединения к влаге и коррозии. Наличие покрытия само по себе не означает пригодность изделия для любых условий: необходимо учитывать тип покрытия, материал основания и среду эксплуатации конкретной системы.

Болтовое соединение элементов заземления

Большинство механических зажимов фиксируют проводники с помощью болтов, гаек и прижимных пластин. При затяжке крепежа элементы прижимаются друг к другу, формируя механически устойчивый контактный узел.

Преимущество болтовой схемы заключается в возможности выполнить соединение без сварочного оборудования и, при необходимости, разобрать узел для контроля или замены отдельных элементов. При этом надежность соединения зависит от правильного подбора зажима, подготовки контактных поверхностей и соблюдения требований к затяжке крепежа.

Не следует компенсировать несоответствие размеров чрезмерной затяжкой или деформацией проводников. Если диаметр прутка, толщина полосы или размер стержня не входят в допустимый диапазон изделия, требуется подобрать другой типоразмер.

Как выбрать зажим заземления

Подбор начинают не с общего названия изделия, а с определения конкретной схемы соединения. Необходимо понять, какие два элемента соединяются, из каких материалов они изготовлены и какие имеют размеры.

Если известна только общая задача — например, соединить полосу со стержнем, — для точного выбора этого недостаточно. Требуются размеры обоих элементов. Зажимы одинакового назначения могут быть рассчитаны на разные диапазоны диаметров и сечений.

Монтаж зажимов в системе заземления

Перед установкой проверяют соответствие зажима фактическим размерам проводников и проектной схеме. Контактные поверхности должны быть подготовлены в соответствии с требованиями к конкретному изделию и системе заземления.

При монтаже проводники размещают в предусмотренных посадочных зонах зажима без перекоса и принудительной деформации. Крепеж затягивают равномерно, чтобы прижимные детали распределяли усилие по соединяемым элементам.

После сборки важно убедиться, что проводники надежно зафиксированы, не смещаются под механической нагрузкой и имеют достаточную площадь контакта. Если соединение располагается в грунте или подвержено воздействию влаги, дополнительно учитывают требования проекта к антикоррозионной защите узла.

Что указать при заказе

Для подбора зажима желательно заранее определить тип соединения и размеры всех сопрягаемых элементов.

Если имеется проект, спецификация или обозначение требуемого изделия, эти данные также стоит приложить к заявке. Это помогает сопоставить требуемый тип соединения с конкретным исполнением зажима.

Купить зажимы заземления в МеталлЭнергоХолдинг

В каталоге МеталлЭнергоХолдинг можно подобрать зажимы для соединения элементов систем заземления по типу проводников, их размерам, материалу и конструктивному исполнению. Для корректного выбора важно определить, какие элементы необходимо соединить: две полосы, полосу и пруток, два круглых проводника либо стержень заземления с горизонтальным проводником.

При оформлении заявки рекомендуется указать тип соединения, размеры полосы, диаметр прутка или стержня, материалы соединяемых элементов и условия эксплуатации. Эти данные позволяют точнее подобрать зажим, соответствующий конкретному монтажному узлу.
